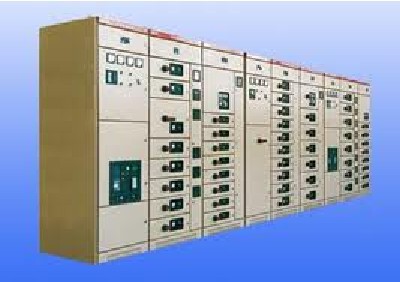

GCL低壓抽出式開關柜

一、用途與特點
GCL低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成,適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz,*大工作電壓至660V,*大工作電流至315A的配電系統,作為動力配電,電動機控制及照明等配電設備的電能轉換分配控制之用,本系列產品具有分斷能力高,動熱穩定性能好,結構先進、合理,電氣方案切合實際,系列性、通用性強,各種方案單元任意組合,一臺柜體所容納的回路較多,節省占地面積,外形美觀,防護等級高,安全可靠,維護方便等優點,本產品符合IEC439標準,也符合GB251.1-1997《低壓成套開關設備和控制設備》國家標準。
二、結構特征
本系列產品的基本柜架為組合裝配式結構,柜架的全部結構郵件通過螺釘堅固互相連接成基本框架,再按需要加上門、檔板、抽屜、安裝支架以及母線和電器組件等零件,組裝成一臺完整的開關柜,本柜有下列特點:
1、框架采用異形鋼材,利用三維板定位,螺栓連接無焊接結構,從而避免了焊接變形的應力,提高了安裝精度;
2、框架及零部件安裝孔按模數E=25mm變化;
3、內部結構件采用鍍鋅處理,外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂;
4、在動力中心(PC)進線柜內,頂部為水平母線區域,水平母線區域下部為斷路器室,斷路器可配置國產的DW15C,ME等系列,也可根據用戶需要配置國處電氣公司生產的各種斷路器,如:ABB公司生產的F系列斷路器,以及智能化斷路器等;
5、與垂直面斜不超過5〞;
6、本產品適合以下溫度運輸儲存-15℃-+55℃,在短時間內(不超過24h)不超過+70℃。
