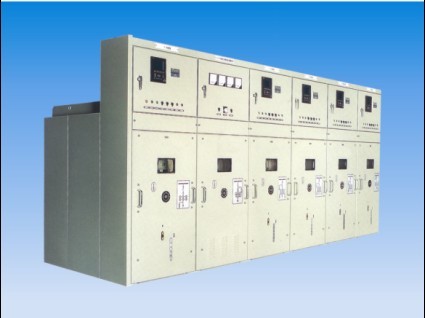

KYN1-10鎧裝移開式金屬封閉開關設備

■結構特征
●開關設備的柜體采用金屬鎧裝結構,柜體骨架是用角鋼和鋼板彎制的零件組焊而成,配斷路器的柜體由接地的金屬隔板分隔成四個功能小室,除斷路器手車外其它主要一次電器元件都固定在各自的小室內,柜體外殼的防護等級為IP4X。
●斷路器手車室可推進或抽出斷路器手車,室內還設SMC板,電纜室安裝了帶電顯示裝置,當饋線帶電時,帶電顯示裝置的電壓指示氖燈便發光,以提示操作人員。
●柜內設置了接地導體,并與柜外一專用接地螺栓連通。
●具有“五種防誤操作”的機械閉鎖功能。
●主母線室用金屬板封閉,母線為貫通式、穿柜絕緣套采用SMC材料壓模成型,母線和引下線全部作絕緣處理,耐壓水平達到20KV以上,主母線室可同時設兩組母線,后面一組為系統主母線,前面一組可完成柜頂進線和上聯絡功能,開關柜的下聯絡母線一般都可以做到向左或向右聯絡或同時向左右聯絡。
■訂貨須知
用戶訂貨時請?zhí)峁┮韵沦Y料:
●產品排列布置圖:
●主電路、輔助電路圖:
●產品顏色;
●其它要求。
