XQJ-P大跨距電纜橋架

XQJ-P大跨距電纜橋架 |

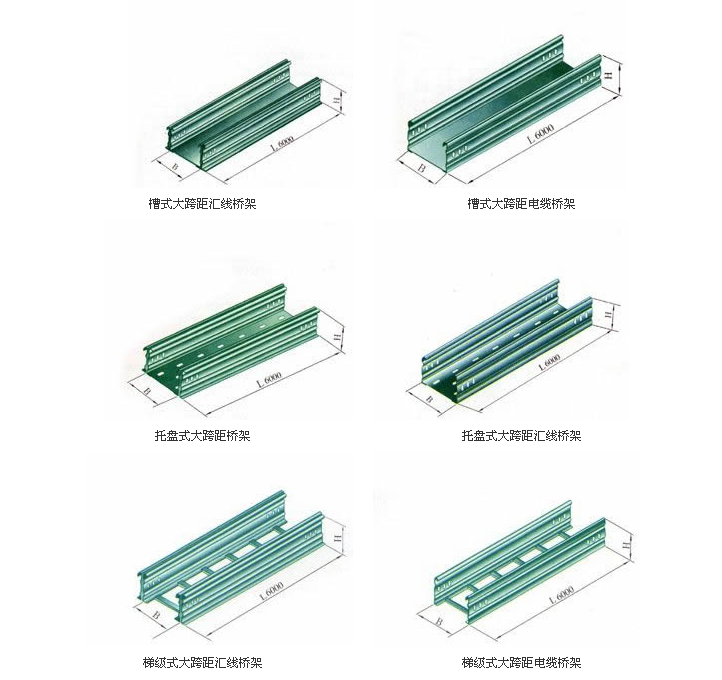

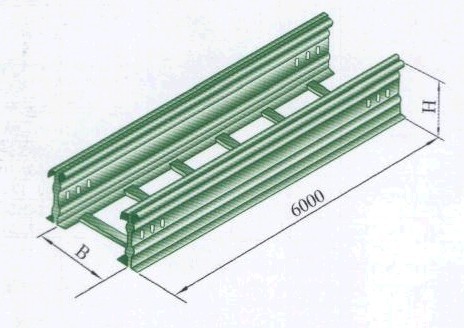

大跨距橋架采用TOX鉚接或成型機一次性壓制而成,具有足夠的剛性和穩定性。 側板和底板壓加強筋,外形美觀,載荷能力大;熱浸鋅橋架重量當寬度在200-300時加30%400以上時加20%; XQJ大跨距橋架分槽式、托盤式、梯級式三種;分別用C、P、T表示。 |
大跨距橋架外形尺寸及重量表 (單位:kg/2m) |
序號 |
型號 |
寬度 |
高度 |
槽式(托盤式) |
梯級型 |
||
A型 |
B型 |
A型 |
B型 |
||||
1 |
XQJ-(P、T)-A(B)-10-2 |
200 |
100 |
132.42 |
162.48 |
56.80 |
128.16 |
2 |
XQJ-(P、T)-A(B)-10-3 |
300 |
100 |
144.98 |
221.12 |
58.44 |
132.16 |
3 |
XQJ-(P、T)-A(B)-10-4 |
400 |
100 |
190.38 |
249.28 |
86.28 |
148.32 |
4 |
XQJ-(P、T)-A(B)-10-5 |
500 |
100 |
216.38 |
275.68 |
94.20 |
156.24 |
5 |
XQJ-(P、T)-A(B)-10-6 |
600 |
100 |
243.10 |
302.02 |
102.12 |
164.16 |
6 |
XQJ-(P、T)-A(B)-10-8 |
800 |
100 |
296.09 |
356.76 |
118.16 |
172.20 |
7 |
XQJ-(P、T)-A(B)-15-3 |
300 |
150 |
106.68 |
266.55 |
88.36 |
191.62 |
8 |
XQJ-(P、T)-A(B)-15-4 |
400 |
150 |
206.08 |
361.49 |
105.12 |
215.09 |
9 |
XQJ-(P、T)-A(B)-15-5 |
500 |
150 |
232.48 |
399.75 |
113.04 |
226.55 |
10 |
XQJ-(P、T)-A(B)-15-6 |
600 |
150 |
258.82 |
437.91 |
120.96 |
238.04 |
11 |
XQJ-(P、T)-A(B)-15-8 |
800 |
150 |
311.89 |
489.65 |
142.21 |
249.49 |
12 |
XQJ-(P、T)-A(B)-20-4 |
400 |
200 |
257.66 |
451.66 |
131.40 |
265.56 |
13 |
XQJ-(P、T)-A(B)-20-5 |
500 |
200 |
290.60 |
498.41 |
141.28 |
272.17 |
14 |
XQJ-(P、T)-A(B)-20-6 |
600 |
200 |
323.35 |
546.89 |
151.22 |
297.55 |
15 |
XQJ-(P、T)-A(B)-20-8 |
800 |
200 |
388.33 |
612.06 |
177.76 |
311.90 |
